Fecha de la descripción: Enero 2003
Fecha de las fotos: Enero 2003



"Barebone" (lo esencial, micro, memoria y tarjetas. Las tarjetas en el orden en que están colocadas)

  • Procesador AMD AthlonXP a 1,733 GHz 2100+. subido a 1,846 GHz (FSB a 142 Hz, vCore en 1,85v, vMem en 2,85v y multiplicador por defecto en x13. Lo he probado bastante y es absolutamente estable bajo WindowsXP).
  • Placa base Abit KR7A-RAID, con chipset VIA KT266A. Soporta AGP4x, 6 slots PCI, 2 puertos USB y conectores para otros 4, memoria ram DDR 200/266 Mhz, raid ATA-133, UDMA100, 4 zócalos de módulos de memoria, disipador en el northbridge, SoftMenu III para configurar la velocidad y voltaje de micro, tarjetas y memoria, diversas funciones ACPI, formato ATX... Con actualizaciones de BIOS soporta hasta el AMD 2200+ de 0,13 micras y se le puede subir el FSB hasta 250 Mhz.
  • 512 Mb de memoria Crucial DDR 2100, en 2 módulos de 256 Mb cada uno. Tengo algunos overclockings, como CAS 2.5 @ 2 y Bank Interleave en 4-Way. He probado reducir timings y aumentar voltaje, pero no consigo estabilidad con el FSB aumentado como lo tengo.
  • Tarjeta gráfica Club 3D Radeon 8500 LE @ 8500Ultra/8500XT. Con el chip ATI R200, 64 Mb de memoria DDR a 3,6 ns, unos refrescos de pantalla máximos impresionantes.. lo malo es que no es como una ATI Radeon 8500 Retail (25 mhz menos de velocidad en micro y memoria), pero esta última no la pude encontrar en su día y además era más cara. Actualmente la tengo flasheada con la BIOS de una ATI Radeon 8500 Retail, la que posteriormente overclockeo con el programa PowerStrip, es decir, overclockeada de 250/250 a 292 Mhz core y 308 Mhz la memoria (634 Mhz la memoria, ya que es DDR). Para ello he utilizado un modding consistente en pintar una resistencia de las memorias de forma que quede puenteada, y así poderla dar los voltios necesarios (no se cuántos exactamente, lo hice según una guía). A las frecuencias actuales la tarjeta no muestra ni el más mínimo "artifacto" ni siquiera en condiciones extremas. La tarjeta también dispone de Dual View (2 monitores conectables a la misma tarjeta) y de salida a TV simultánea con ambos monitores.
  • Tarjeta de red genérica. La que te pone telefónica para el ADSL. Un formato casi microscópico pero hace pefectamente su función. Soporta 10 o 100 Mbps, con conector Wake on lan.
  • Tarjeta de sonido Sound Blaster Audigy2 Platinum. PCI, 6.1 canales, EAX Advanced HD, 192 kHz/24 bits, reproducción DVD Audio, relación señal-ruido de 106 dB y salida digital coaxial posterior PCM o DolbyDigital/DTS. Panel frontal de 5 1/4 pulgadas con conexiones, toma de auriculrares, microfono, salidas ópticas, etc, y mando a distancia.



Unidades internas, de almacenamiento o relativas a CD (no todos los discos salen en las capturas de pantalla)

  • Disco duro IDE ST340016A Seagate Barracuda ATA IV de 40 Gb (Ultra DMA 100 y 7200 rpm)
  • Disco duro IDE ST340824A Seagate Barracuda ATA III de 40 Gb (Ultra DMA 100 y 7200 rpm)
  • Disco duro IDE Maxtor Capacity Series de 80 Gb (Ultra DMA 100 y 5400 rpm)
  • Disco duro IDE ST330610A Seagate U Series 5 de 30 Gb (Ultra DMA 100 y 5400 rpm)
  • Disco duro Western Digital 1200JB de 120 Gb (Ultra DMA 100, 7200 rpm y 8 mb de caché)
  • Regrabadora Plextor 48x24x48 ide. 48x de grabación y lectura, y 24x para reescritura en discos high-speed. Tecnología burn-proof y una tremenda calidad en extracción digital de audio.
  • Lector DVD Toshiba 48x CD y 16x DVD ide. Uno de los mejores, para ver DVDs en el PC. Capaz de leer los CDs más arañados, y bastante silencioso.
  • Disquetera de 3'5 pulgadas. De color negro para que haga juego con la caja.



Periféricos

  • Monitor Sony GDM-FW900. De la serie profesional, de 24 pulgadas y formato 16:10. Tubo FD Trinitron, con pantalla totalmente plana en todas las direcciones, punto de 0,23, conexión trasera de 5 BNC's profesional (conectores independientes para rojo, verde, azul, sincronización vertical y horizontal, aunque también dispone del conector VGA DB-15 estándar), resolución máxima de 2304x1440 a 81 Hz, resolución recomendada 1920x1200 a 98 Hz, 170W de consumo de corriente, y 47 Kg de peso. Tiene un hub USB por detrás que uso para enchufar algunos periféricos.
  • Teclado Logitech Cordless Desktop Optical. Inalámbrico, lleno de botones para arrancar diversas tardes, y controles de volumen y reproducción. Además, de un diseño espectacular. Muy bueno.
  • Ratón Logitech MouseMan Optical. Un ratón comodísimo, inalámbrico y sin bola, yo que tú haría lo que fuera con hacerme con uno.
  • Impresora Epson Stylus COLOR 900. Inyección de tinta a color. Soporta hasta 1440 ppp, es USB, de alta velocidad (hasta 11 paginas en blanco y negro por minuto y 9 en color) y posee en su interior las más nuevas tecnologías.
  • Impresora Kyocera FS-1550+. Láser en blanco y negro. Para texto, nada da la calidad de una impresora láser, como ésta por ejemplo bastante antigua.
  • Escáner Epson Perfection 1200. Uno de los de mejor calidad/precio que hay. Soporta hasta 2400x1200 ppp de resolución, y es USB.
  • Router 3com ADSL 812. Tengo contratada la ADSL de 256 kbps de bajada y 128 kbps de subida.
  • Microsoft SideWinder Force FeedBack Pro 2. El popular joystick de Microsoft en su segunda versión, que utiliza una respuesta de fuerzas que mueve la palanca según los eventos del juego. A diferencia del anterior, este tiene una mayor ergonomía, capacidad de recrear varios efectos a la vez, y de variar el tipo de efectos según la palanca esté en el centro o cerca de las esquinas.
  • Microsoft SideWinder FreeStyle Pro. Pues nada, el mando éste que moviéndolo en el aire se afecta el juego. Es de lo mejor, sobre todo para simuladores de coches o de aviones. Y aun en el modo digital, sin la detección de la orientación del joystick en el espacio, es de lo más cómodo de usar por la acertada posición de los botones.
  • Act-Labs Force RS. El volante force feedback y los pedales. No tiene un precio exagerado y me encanta, en su momento fue el volante para PC con el motor más potente que hay.
  • GamePad SuperFight Pad. Tiene 6 botones y es analógico. No es muy allá, pero lo uso algunas veces en el ordenador secundario. Lo tengo desde hace bastantes años.
  • Joystick Dexxa. Tiene 2 botones nada más y lo uso aún menos que el GamePad anterior. Era el que usaba antes de comprarme el Force Feedback Pro 1, allá por la época del 486 y del Pentium133. Es decir, que tiene más años todavía :).
  • Teclado MIDI Blaster Keys. El genuino y auténtico, comprado hace tiempo de segunda mano a precio muy baratito y tras muchos meses de búsqueda. Da muy buenos resultados, y el volumen de cada nota viene dado por la presión de cada tecla. El suministro de corriente lo hace desde el mismo conector MIDI, e incluso lleva una entrada para conectar el joystick, por lo que no tengo que andar enchufando y desenchufando. No sale en las fotos actuales, lo tengo guardado, tendrás que buscarlo en fotos del PC en épocas pasadas (aunque si alguien quiere le hago una foto y la pongo aquí, no me importa :) )
  • Cámara digital Olympus D-620L. La alta de gama de los modelos americanos de cuando la compré, en la navidad entre 1998 y 1999. De 1,4 megapixels, y capacidad de hacer fotos de hasta 1280x1024. En las fotos de esta página podéis ver la calidad de esta cámara.
  • SAI Ellipse 500 USB. Para poder seguir funcionando durante exactamente 7 minutos y medio antes de que vaya la luz. Gracias a la conexión USB, el PC se puede apagar antes de que se agote la batería del SAI, además de poder disponer de una monitorización perfecta gracias a esa conexión. Además, filtra parásitos y picos de la corriente. Dispone de una salida de corriente adicional filtrada, en la que no actúan las baterías, y de un filtro para limpiar la línea telefónica.



Y por último, todo lo referente al modding de la caja :). Este apartado no está finalizado. Además, quiero poner algunos accesorios más.

  • Caja de aluminio LianLi PC-71 con kit de ventana. Una de las mejores torres, fabricada íntegramente en aluminio. Tiene 6 huecos grandes de 5,25'' pulgadas, 3 huecos para disqueteras de 3 1/4'' y 6 huecos ocultos para discos duros de 3 1/4'' también. Trae de serie 6 ventiladores: 2 de 8 cm para los discos duros y 4 de 8 cm atrás. Actualmente están todos reemplazados por unos de mejor calidad. No trae fuente de alimentación de serie. Dispone de 4 puertos USB delanteros. El interior es de gran tamaño, admite placas en formato ATX extendido. Dicen que las cajas de aluminio reducen entre 10 y 20 grados la temperatura del chasis, actuando como disipador. Pesa muchísimo menos que otras cajas del mismo tamaño, sin restarle eso solidez.
  • Reobus Innovatek, controla hasta 4 ventiladores de 6 a 12 voltios. Lo uso para los 2 ventiladores de 8 cm de los discos duros, el ventilador de 8 cm del disipador del micro y el ventilador interior de 8 cm auxiliar.
  • Reobus para hueco 3,5 pulgadas. Controla 4 ventiladores de 0 a 12 voltios, en concreto los 4 azules de la parte de atrás.
  • LCD Lost in the Space. Proporciona información importante sobre el ordenador: micro, velocidad, carga de la CPU, espacio libre en los discos duros, voltajes, temperaturas, volúmetro en winamp..... además de mensajes personalizados. Fondo de color azul.
  • Sintonizador de radio NewQ Platinum 3379. Para escuchar la radio con el PC. Es independiente de éste, funciona incluso con el PC apagado. Trae un pequeño mando a distancia. Tamaño diseñado para bahía de 5 1/4 pulgadas.
  • HUB USB delantero. Es del tamaño de una disquetera. Lo uso para disponer de 4 puertos USB adicionales, además del HUB USB del monitor, y de los conectores frontales de la caja.
  • Cableado de unidades. Tanto el de la disquetera, como los 4 de 40 pines y 80 hilos IDE (3 para los 5 discos duros y 1 para el DVD y la grabadora de CD), son cables redondeados de color plateado, para favorecer el paso del aire por el interior de la caja.
  • CoolersSWIFTECHDisipador del micro AthlonXP, un Swiftech MCX462. El mejor "cooler" del mercado. El montaje se realiza mediante tornillos y tuercas de nylon. El ventilador es un Delta de 8 centímetros y gira hasta 4.900 rpm. Entre medias tengo una capa de silicona términa Arctic Silver.
  • Disipador del micro de la tarjeta gráfica Thermaltake Blue Orb. Pues eso, que arranqué literalmente el ventilador que venía por defecto y pegué éste con Arctic Silver Adhesive. Es un ventilador alta calidad y 5 centímetros de diámetro. Un reóstato Zalman le baja de revoluciones y por tanto de ruido.
  • Disipadores para los chips de la tarjeta gráfica Thermaltake. Cortados en trozos y pegados con Arctic Silver Adhesive en cada uno de los 8 chips.
  • Disipadores para los módulos de memoria RAM Thermaltake. Tengo puestas las plaquitas que ayudan a distribuir el calor uniformemente. Uno de ellos es activo, con un ventilador de 4 cm que refrigera los módulos
  • Ventilador interior Delta de 8 centímetros, colocado encima del micro y usado como refrigeración auxiliar.
  • 2 ventiladores delanteros Enermax de 8 cm, regulables en velocidad, muy poco ruidosos y con muy poca vibración, para refrigerar los discos duros y meter aire frío en la caja.
  • 4 ventiladores traseros Antec de 8 cm iluminados. De extrema calidad, muy poco ruidosos y vibración casi nula.
  • Fuente de alimentación Antec TrueBlue 480W. Ventilador exterior de 8 centímetros y de 9 centímetros interior, ambos sacando aire de la caja, trasparentes, e iluminados por LEDs azules. Una de las fuentes más estables, con circuitos independientes para los 5v y los 12v, que hace que las fluctuaciones de voltaje sean casi nulas. Con la exclusiva tecnología Antec Low Noise que controla las revoluciones de los ventiladores según la temperatura, muy efectiva, y apenas hace ruido. Conector para monitorizar rpm desde la placa base.
  • 4 tubos de neón azul, para iluminar el interior.
  • 1 tubo de neón líquido azul, para iluminar el interior de forma muy vistosa.
  • 1 tubos de neón ultravioleta o luz negra, a oscuras hace brillar a todo lo blanco que haya en la caja (conectores molex, pegatinas) o lo que haya por la habitación (papeles, camisetas blancas..)
  • 1 tubo de neón rojo sensible al sonido.  Calibrado para que no se encienda ni con la voz humana, ni con la tele, ni con el ruido de los ventiladores cuando están a tope. Sólo se enciende cuando el cambiante equipo de música de la habitación está en marcha.
  • 1 hilo de neón verde. Puede funcionar fijo o ligeramente parpadeando.
  • 2 mini-neones de 10 cm. Para iluminar los orificios frontales inferiores de la caja.
  • Bridas, gomas, agarraderas, tira para enrollar cable... todo lo necesario para más o menos reorganizar el interior.



Accesorios modding que NO SALEN EN LAS FOTOS. Saldrán en revisiones nuevas a la caja del PC.

  • Pegatinas. Una de Thermaltake que me venía con los disipadores de las memorias, una de Enermax que venía con la fuente y una de AthlonXP que la pedí y me la mandaron gratuitamente desde la página de AMD :-).
  • Sistema de gestión de la temperatura: Digital Doc 5, un dispositivo que permite arrancar los ventiladores cuando superan cierta temperatura y frenarlos cuando bajan de ella. Dispone de conectores de hasta 8 ventiladores y de 8 sensores de temperatura, para controlar el calor en distintas zonas de la caja.
  • Panel frontal negro con las letras DUIOPS.NET iluminadas en azul.
  • Tacómetro indicador de carga de la CPU. Se conecta al puerto serie, y es el componente más exclusivo que tendrá la caja.



Algunos datos de resumen: el PC en total dispone de 1,846 Ghz de micro, 512 Mb de RAM, 310 gB de almacenamiento total en discos duros, fuente de alimentación de 480W, 10 tubos de neón de distintos tipos y 12 ventiladores. El ruido general es realmente bajo, gracias a la silenciosa fuente de alimentación, y gracias a la caja de aluminio de gran tamaño, puedo poner mediante los reóstatos los 8 ventiladores más ruidosos a muy pocas revoluciones.

Si alguien se pregunta por el sonido, actualmente escucho las cosas del ordenador o por un equipo de música cambiante que tengo en la habitación, o por unos auriculares Grado SR80

Aquí podéis ver lo máximo que he conseguido de momento en 3DMark 2001 SE build 330 (mi benchmark favorito), bajo Windows Millenium, con la configuración del equipo 100% estable mostrada en la descripción y los parámetros en default:

10016 puntos
http://service.madonion.com/compare?2k1=4275668

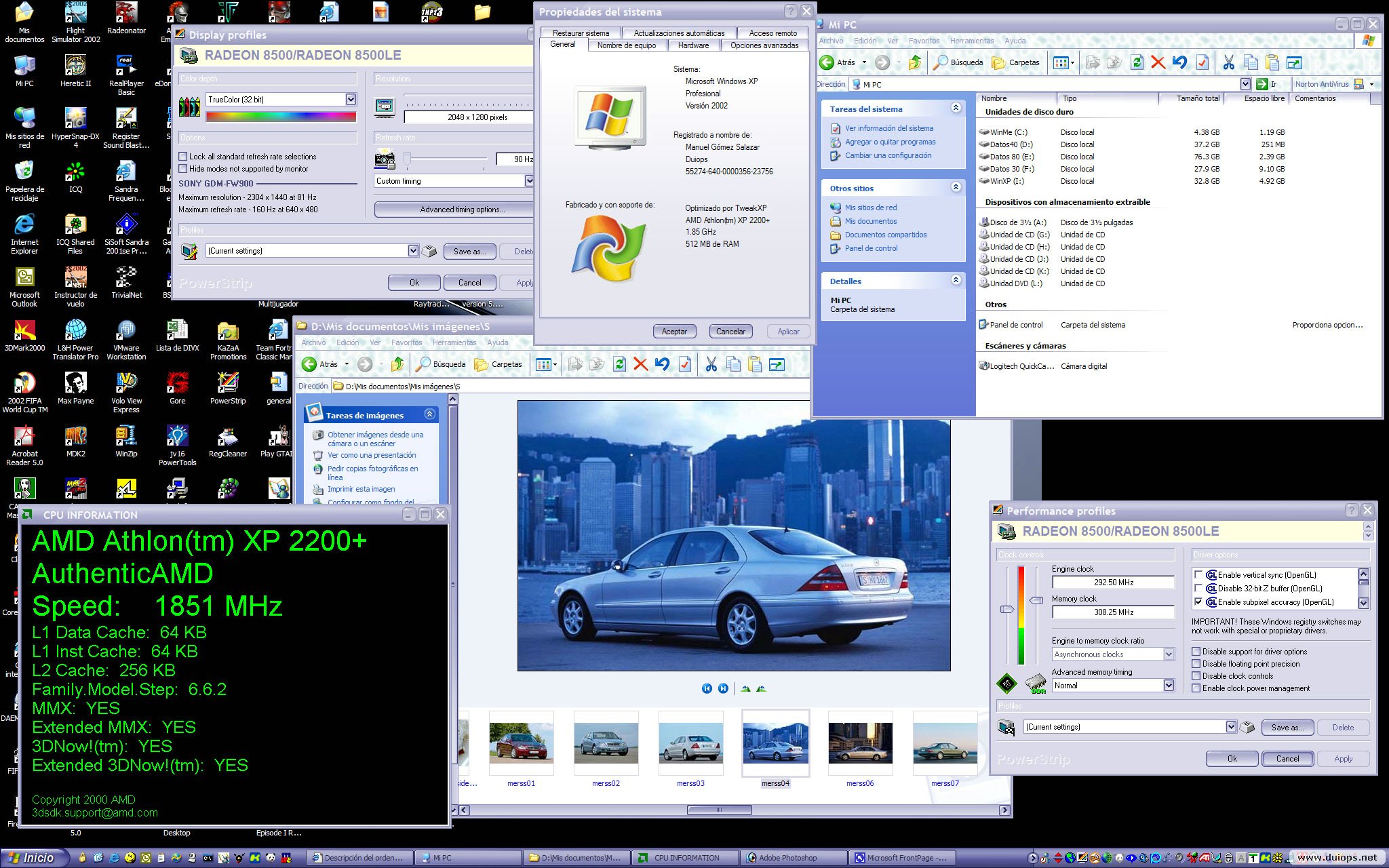

Captura de pantalla a 2048x1280 a 32 bits y 90 Hz de refresco (la que uso habitualmente). Dicha resolución es posible tanto al monitor como a la ATI 8500 (si tuviera una Geforce de nVidia, da igual si es la 1 o la 4, lo vería en esa resolución pero a 70 Hz).

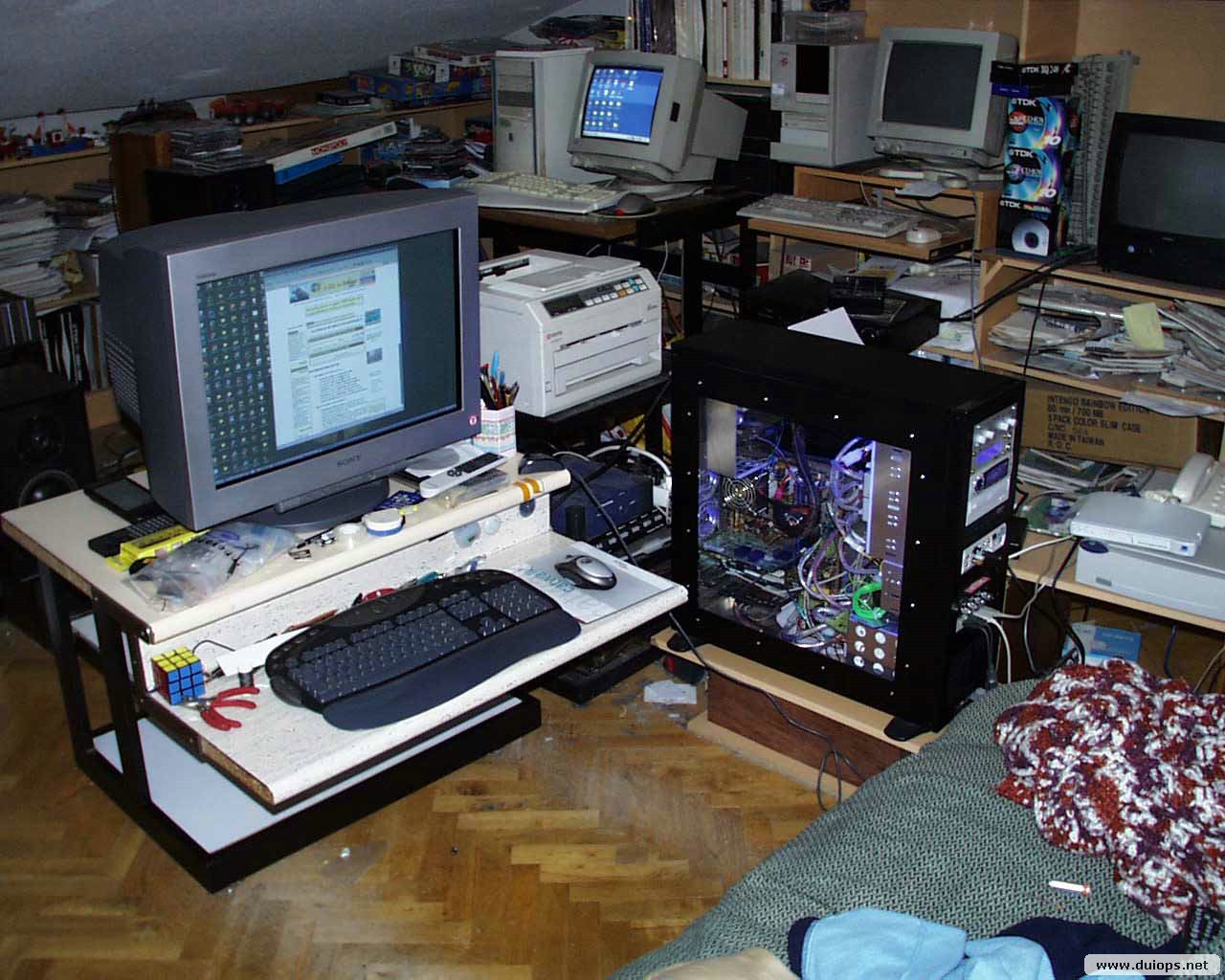

Foto panorámica del ordenador, donde se ven la mayor parte de componentes posible. La iluminación azul interior de la caja no se ve, ya que la foto está hecha con Flash (se ve perfectamente en las fotos de más abajo) Al fondo se ven dos PC antiguos, que los uso para descargar de Internet y sobre todo para pruebas.

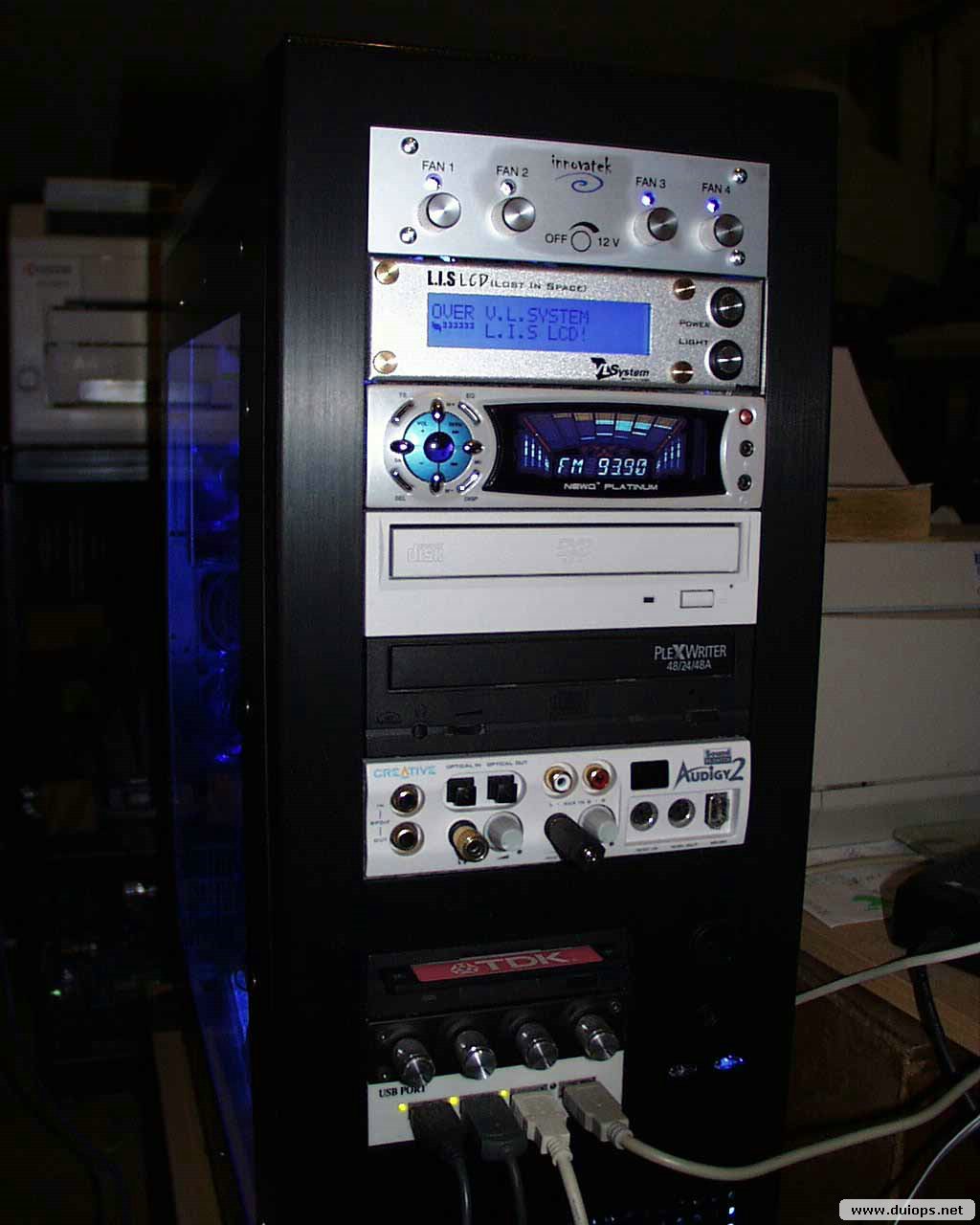

Panel frontal de la caja. De arriba a abajo: reobus Innovatek, LCD Lost in the Space, sintonizador de radio NewQ Platinum 3379, DVD Tohisba (tengo que pintarlo, de plateado o negro), grabadora Plextor 48x24x48, panel frontal de la Audigy2 Platinum, disquetera negra, reobus de 3,5 pulgadas y HUB USB de 3,5 pulgadas.

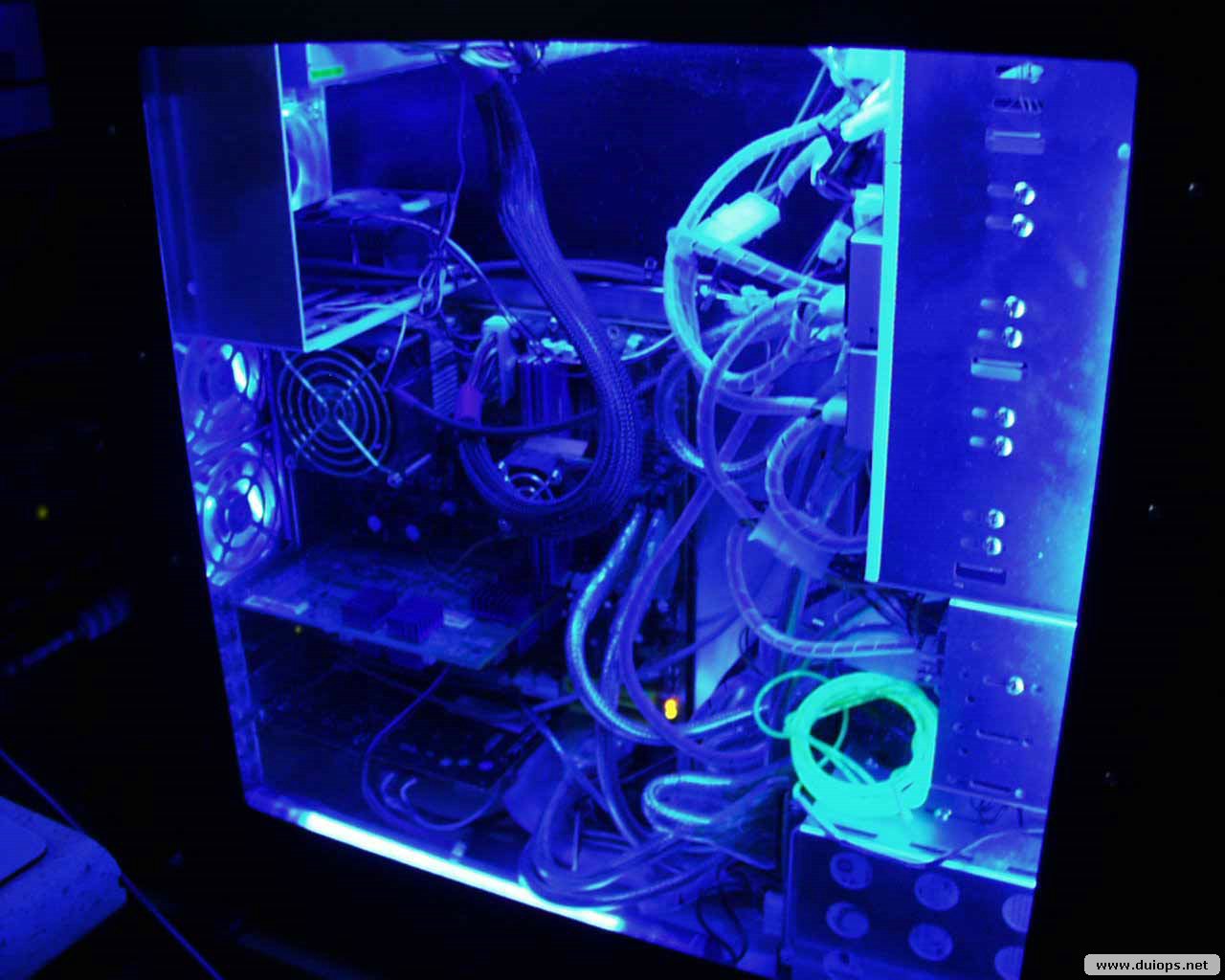

Espectacular vista cercana de la ventana de la caja, foto a oscuras sin flash. Se ven todos los componentes, con los cables más o menos enrollados. No es fácil dejar un aspecto limpio, son demasiados cables.

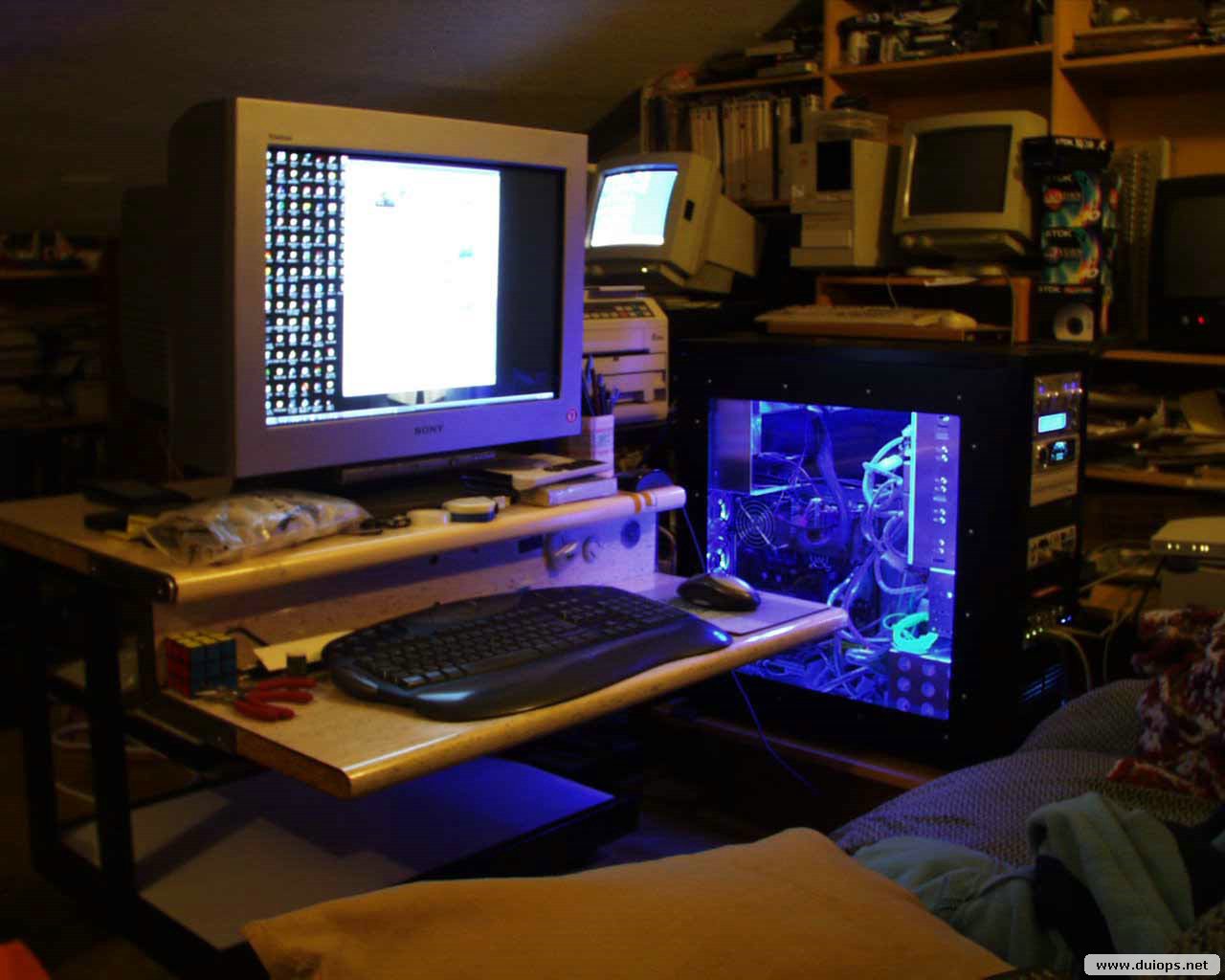

Foto del PC hecha sin flash, con la luz de la habitación encendida Se ve mejor la iluminación azul de la caja.

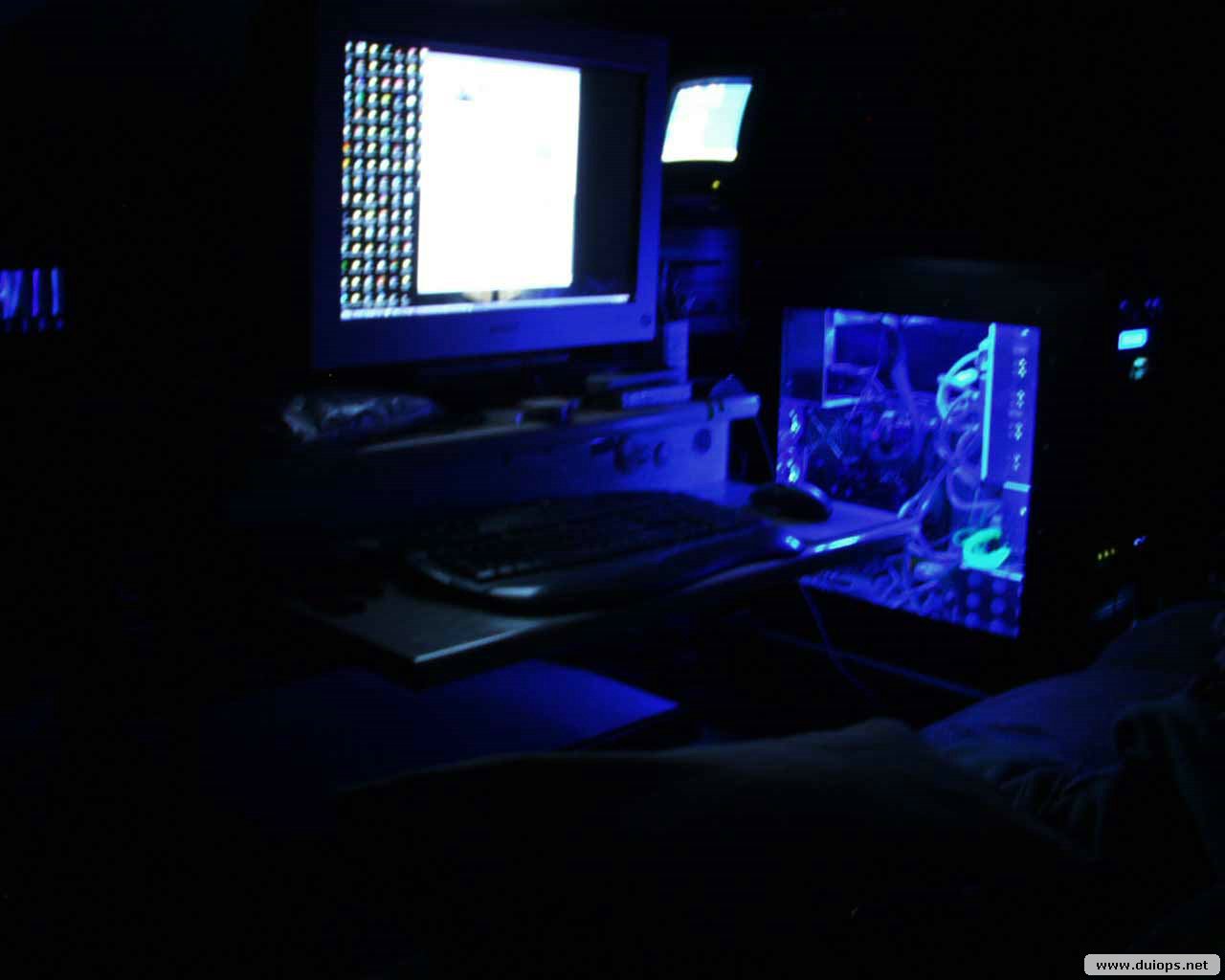

Foto de la habitación a oscuras y sin flash. Como mejor ve la cámara la luz de la caja.

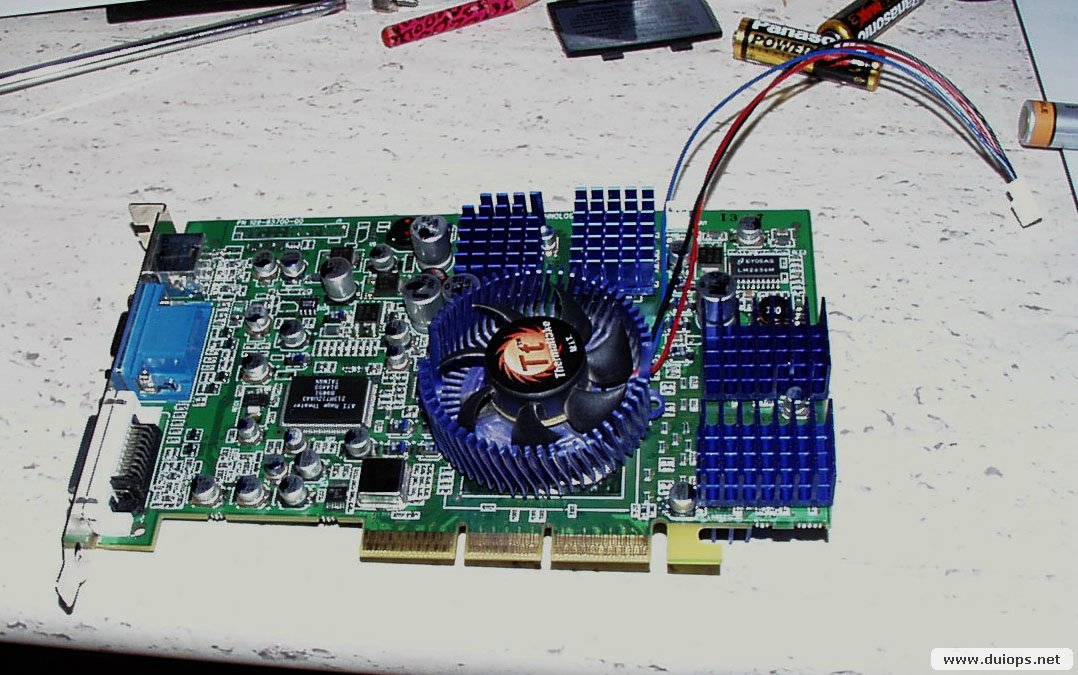

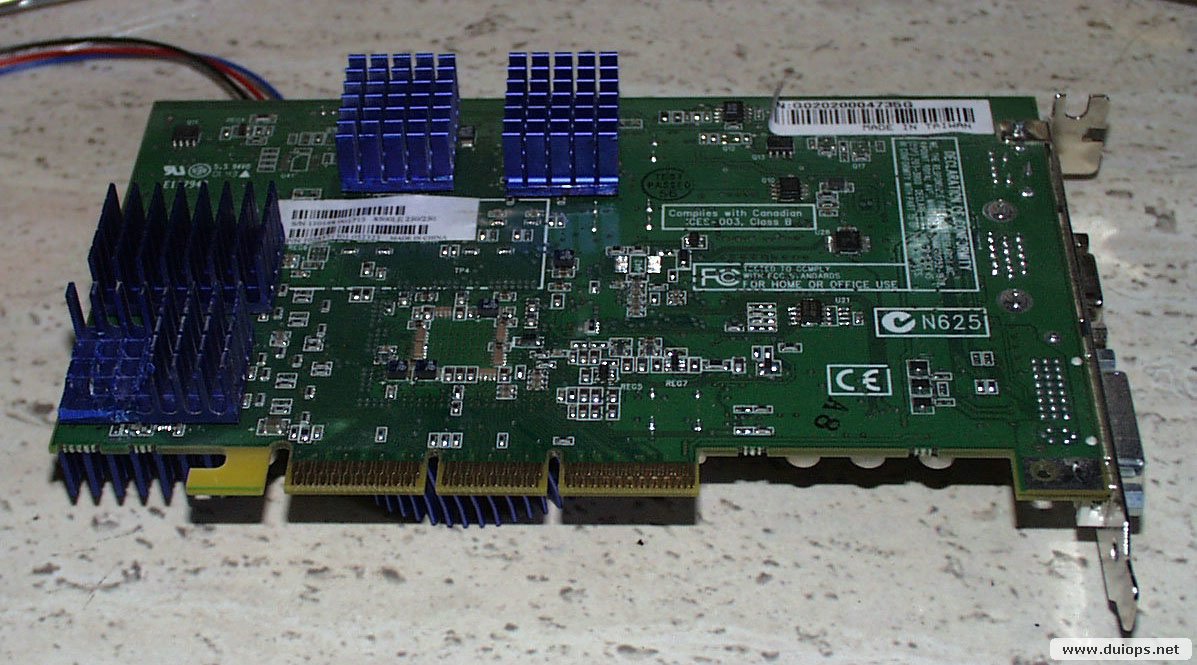

Radeon 8500 LE con unas cuantas modificaciones:

  • Flasheada con bios de Radeon 8500 Retail
  • Modding del lápiz en la memoria (consistente en anular una resistencia para dar un mayor voltaje)
  • Subida de 250/250 a 292/308 Mhz micro/memoria (la memoria 616 Mhz ya que es DDR) con el programa PowerStrip
  • Micro ThermalTake Blue Orb pegado con Artic Adhesive
  • Disipadores Themtaltake recortados y pegados en los chips de memoria con el mismo pegamento.

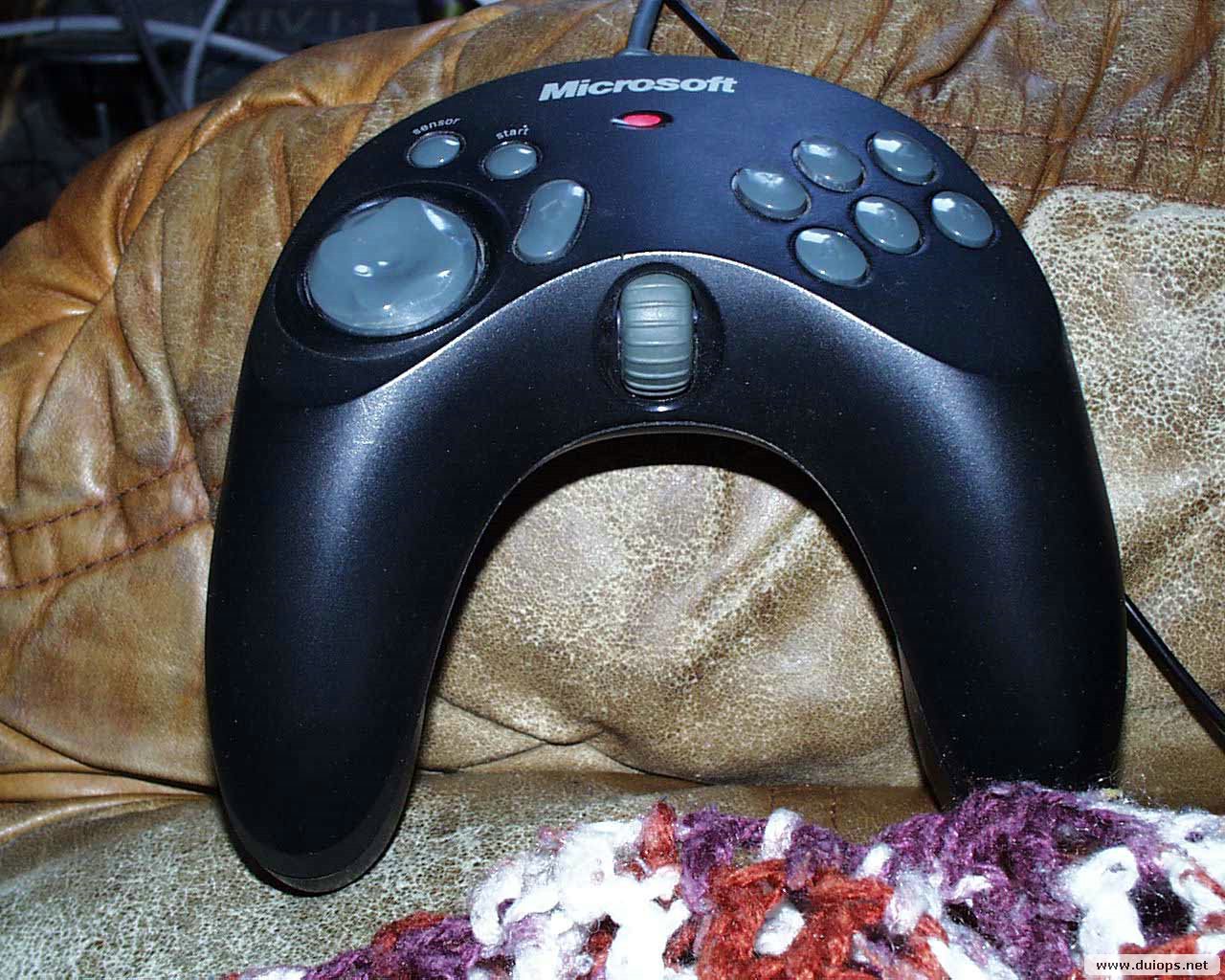

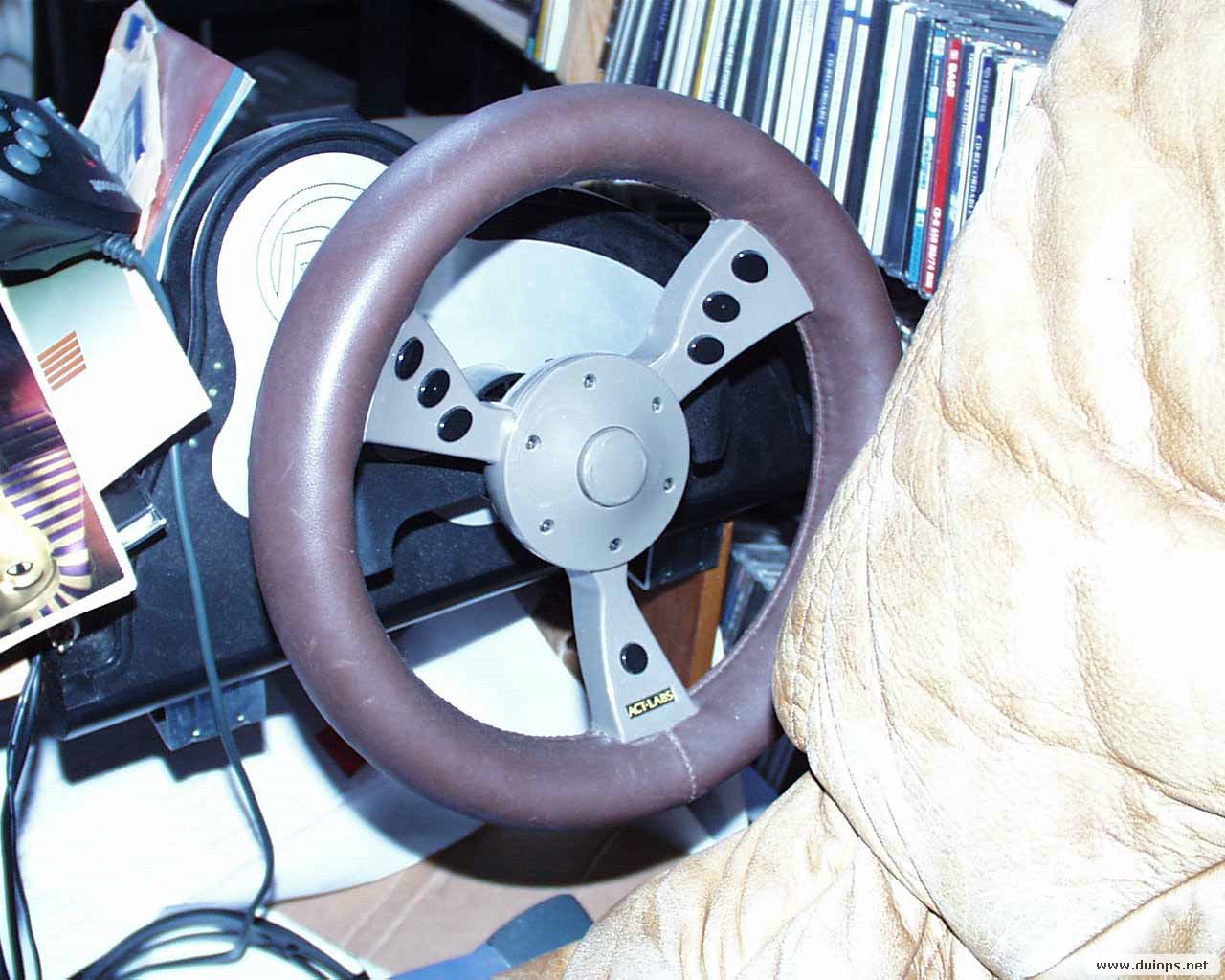

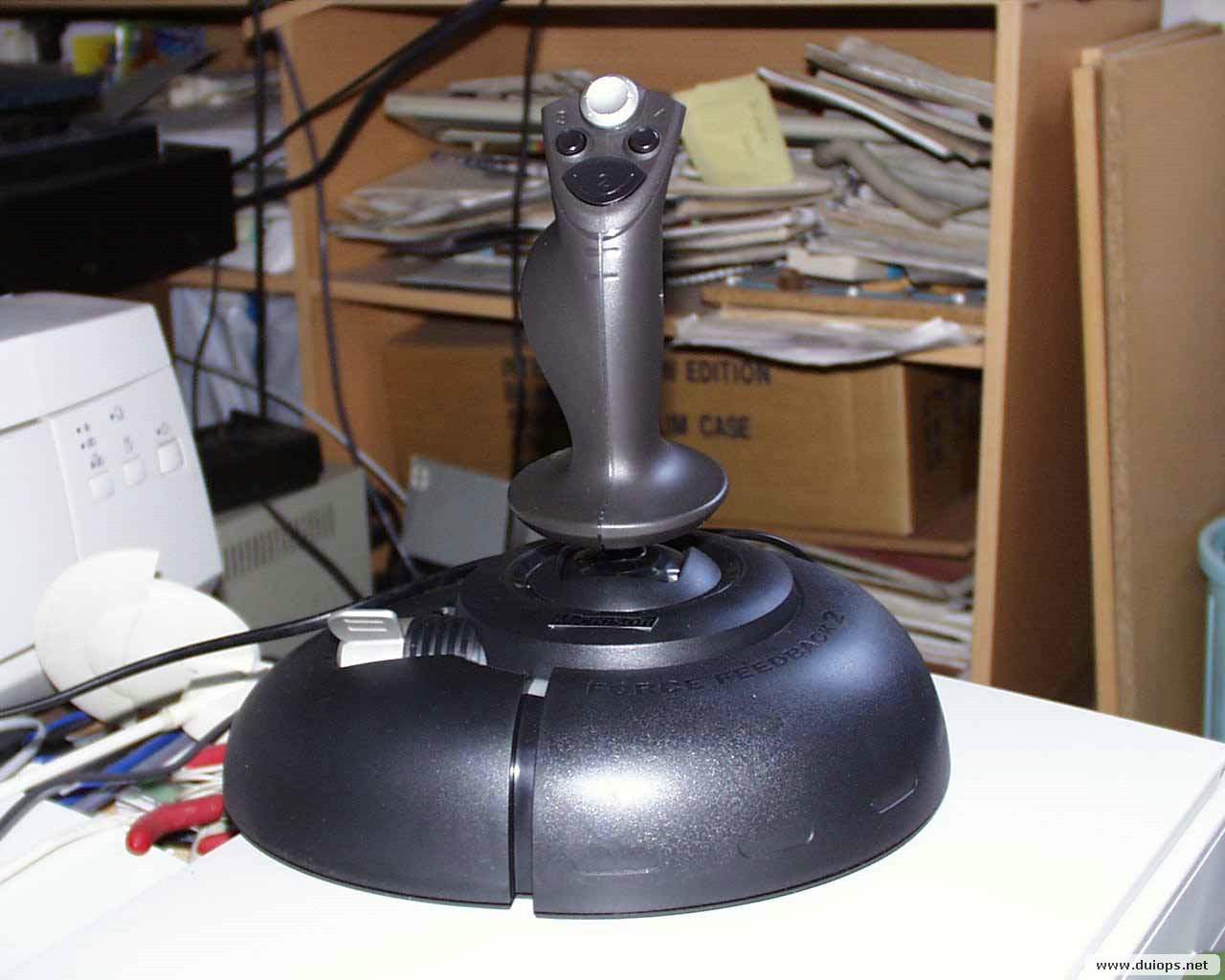

Mis armas de ataque, con esto no hay quien pueda conmigo :) Volante, pad y joystick comentados en la descripción.
